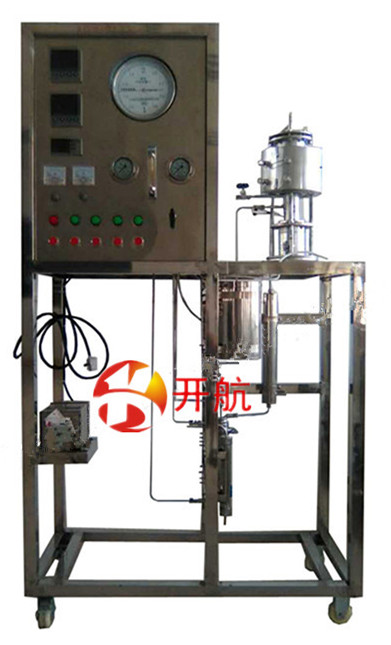

KH-HC20內循環無梯度反應裝置
一、內循環無梯度反應裝置功能：
1、該裝置適用于加氫、脫氫、裂化、合成等反應過程
2、乙醇脫水制乙烯反應動力學測定等。
二、內循環無梯度反應裝置主要配置：
反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。
三、公用設施：
1、水：裝置需冷卻水，自帶和自來水管相連的接口。
2、電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：乙醇
四、技術參數：
1、反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。
2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度，600℃。
3、反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。
4、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。
5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。
6、最大進氣量：500ml/min或按用戶要求配置；
催化劑最大裝填量：5ml；可實現乙醇氣相脫水制乙烯動力學測定。
7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
電機轉速
|
霍爾開關
|
轉數顯示儀
|
調速器
|
|
氣體流量
|
轉子流量計
|
轉子流量計
|
手動調節
|
|
乙醇加入量
|
蠕動泵
|
數字流量顯示儀
|
轉速調節
|
|
預熱器加熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
反應器加熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
反應溫度
|
K型熱電偶
|
數字溫度儀表
|
無
|
KH-HC20/II數字型內循環無梯度反應裝置
一、數字型內循環無梯度反應裝置功能：
1、該裝置適用于加氫、脫氫、裂化、合成等反應過程
2、乙醇脫水制乙烯反應動力學測定等。
二、數字型內循環無梯度反應裝置主要配置：
反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。
三、公用設施：
1、水：裝置需冷卻水，自帶和自來水管相連的接口。
2、電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：乙醇
四、技術參數：
1、反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。
2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度，600℃。
3、反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。
4、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。
5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。
6、最大進氣量：500ml/min或按用戶要求配置；
催化劑最大裝填量：5ml；可實現乙醇氣相脫水制乙烯動力學測定。
7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
8、在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀
9、軟件組成：模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
電機轉速
|
霍爾開關
|
轉數顯示儀
|
調速器
|
|
氣體流量
|
質量流量計
|
數字流量顯示儀，精度：0.5%FS
|
手動調節
|
|
乙醇加入量
|
蠕動泵
|
數字流量顯示儀，精度：0.5%FS
|
轉速調節
|
|
預熱器加熱溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
|
反應器加熱溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
|
反應溫度
|
K型熱電偶
|
數字溫度儀表，精度：0.5%FS
|
無
|
