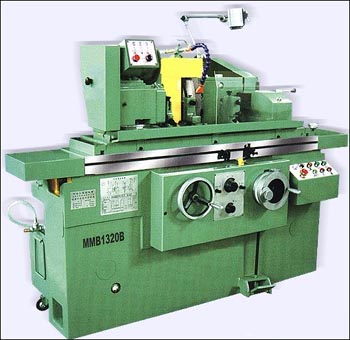

一、KH-MW1320萬能外圓磨床功能特點：
本機床適用于磨削圓柱形圓錐形的外圓，也可磨削軸向端面，宜用于批量生產及各種機械加工行業使用，具有精度高，剛性強，磨削效率高，操作方便等特點，結構先進，造型美觀。機床的進給及補償，由傳動機構執行。進給系統具有定程磨削功能，采用手動或液壓二種進給方式。工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
二、技術參數：
1、最大磨削直徑：200mm
2、中心高：125mm
3、工作臺最大縱向移動量：600/800mm
4、手輪-轉移動量：6mm/r
5、頭架卡盤直徑：125mm
6、砂輪架快速移動量：20mm
7、砂輪軸轉速：1820r/min
8、砂輪寬度：40mm
9、機床重量凈重/毛重：2500/2700kg
10、最小磨削直徑：8mm
11、頂尖中心距：550/750mm
12、最大回轉角度：+9°/+7°
13、主軸轉速：60,85,230,120,170,460 r/min
14、尾架頂尖錐度：No.3Morse
15、手輪-轉砂輪架移動量：1mm
16、砂輪架移動量：150mm
17、電機總?cè)荩?.24kw
18、最大磨削長度：520/750mm
19、最大工作重量：50kg
20、液壓移動速度：0.1-4m/min
21、頭架頂尖錐度：No.3Morse
22、尾架套簡移動量：25mm
23、微調捏手轉格砂輪架移動量：0.001mm
24、砂輪最大直徑：400 mm
25、機床外形尺寸：2000×1420×1600mm
|
