二、技術參數

1、輸入電源：三相五線AC 380V±10%  50HZ

2、輸入功率：≤1kw

3、工作環境：

1）溫度： -10℃～+40℃

2）相對濕度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:100kg

5、外形尺寸：長×寬×高=800mm×800mm×1940mm

三、實訓內容

² 西門子1214C PLC的實訓

² 觸摸屏的實訓

² 觸摸屏與PLC通訊的實訓

² 伺服電機的控制實訓

² 變頻器的控制實訓

² 小車運動控制實訓

² 編碼器控制實訓

² PLC與變頻器PROFINET總線通信

² 繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制

四、功能特點

1.工作臺

工作臺采用方形鋼材焊接而成，共分為兩個工作面，每個工作面由網孔板拼接而成，網孔板兩端直接用螺栓與工作臺固定。

工作臺組成：

本設備采用單工作面，可滿足西門子1214C PLC基礎實訓。在實訓時，可進行兩種接線方式，一種為學習型接線，其采用即插即用型端子插接方式接線，使用靈活，可增強學生對PLC接線的認識。另一種為直接接線方式，該方式更加接近工廠實際，能更好的提高學生接線的動手能力。

 多功能接線端子(圖片僅供參考，以實物為準)

2.實訓區

實訓單元組成：網孔板實訓區主要由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、小車運動單元、變頻器單元等組成。

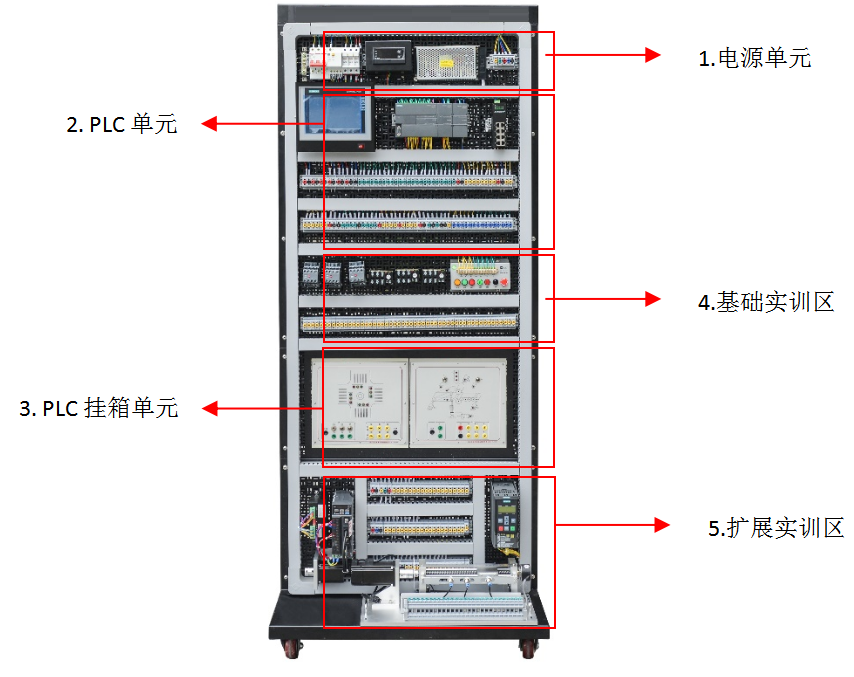

實訓區分布圖(圖片僅供參考，以實物為準)

（1）電源單元

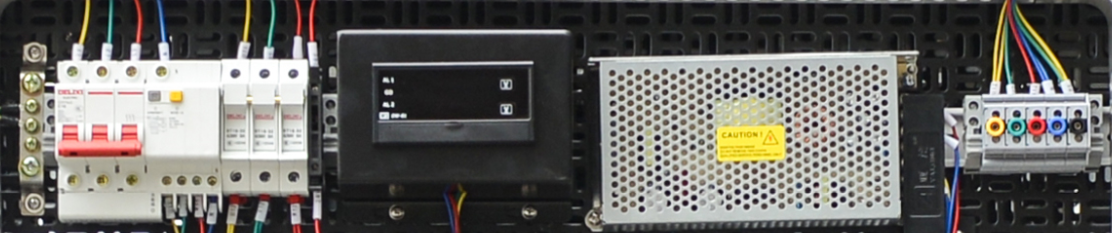

電源單元圖(圖片僅供參考，以實物為準)

組成：三相四線漏電保護開關、380V指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌；

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元

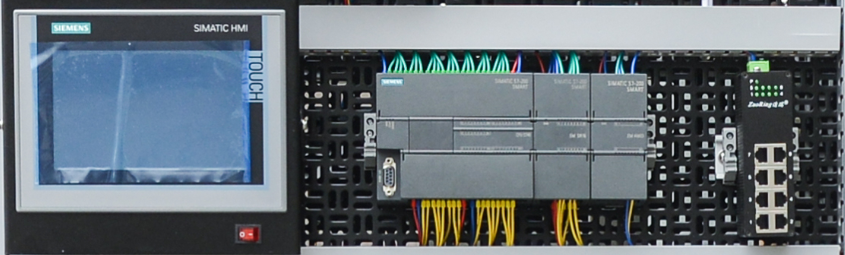

 PLC單元圖(圖片僅供參考，以實物為準)

組成：KTP400觸摸屏，西門子1214C PLC，線槽

功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）PLC學習箱單元

 PLC學習箱單元圖(圖片僅供參考，以實物為準)

1套 信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：

1) 2個 電壓表，測量AQ輸出電壓。

2) 2個 直滑電阻，提供0~10V 直流電壓信號。

3) 8路開關和8路LED顯示。

配套教學使用的對象，三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓，指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。

組成：接線端子、PLC實訓模塊；

功能：該單元為PLC學習仿真區，可通過即插即用端子與PLC端進行連接，完成各類實訓，方便快捷。通過選擇不同的實驗箱可滿足電機控制、步進電機、鐵塔之光、郵件分揀機、自控成型機、自動軋鋼機等十多個實訓。

（4）基礎實訓區單元

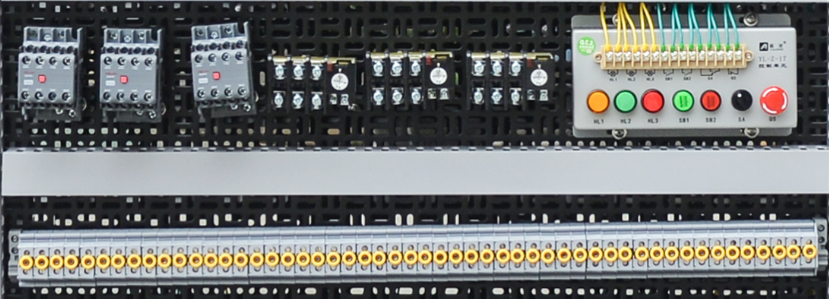

 基礎實訓區單元圖(圖片僅供參考，以實物為準)

組成：繼電器、交流接觸器、熱繼電器、按鈕指示燈、導軌、線槽、雙層端子；

功能：該單元可以完成三相電機正反轉控制實訓，將實訓模塊所實訓的個別功能進行實體化，與實訓模塊形成對比，更有利于學生的學習。

（5）擴展實訓區

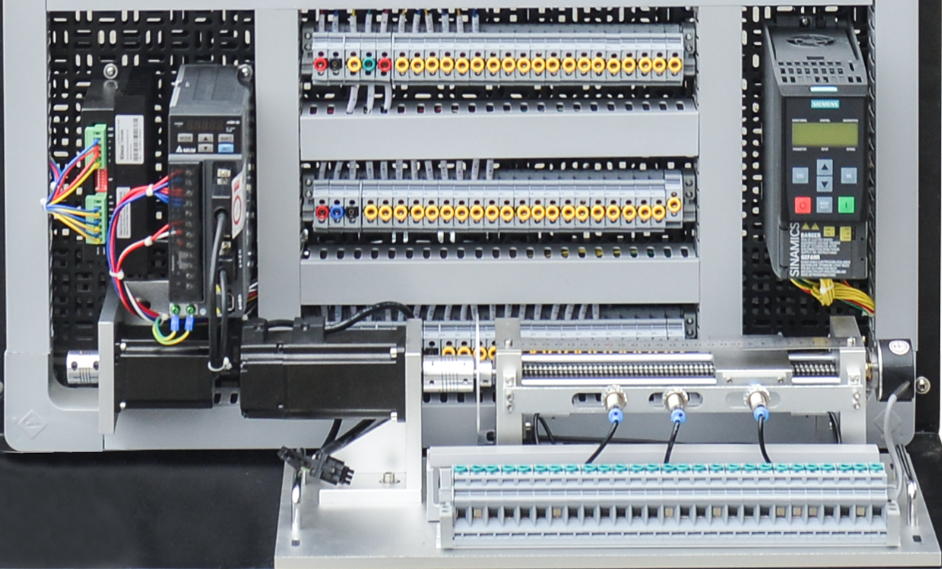

擴展實訓區(圖片僅供參考，以實物為準)

組成：伺服系統、步進系統、變頻系統、小車運動模塊、三相異步電動機模塊；

功能：該單元對實訓內容進行了更深層次的提升，以實物模型為實訓對象，學生通過在這個區域的實訓，使其了解及掌握工業上運用非常廣泛的運動控制技術與變頻控制技術。

★(6)遠程I/O模塊

采用ET200SP IM155-6PN，防護等級 IP20，支持 PROFINET 和 PROFIBUS、單個模塊最多支持 16 通道、直插式端子，無需工具單手可以完成接線、各種模塊任意組合，并支持故障安全型模塊、各個負載電勢組的形成無需 PM-E 電源模塊、安裝于標準 DIN 導軌、各種 I/O 模塊，功能模塊以及所對應的基座單元、每個接口模塊可以擴展 32 個或 64 個信號模塊、 PROFINET 接口模塊可選多種總線適配器、對于 PROFINET 接口模塊，通過選擇不同的總線適配器（BA），可以滿足不同應用的需求、對于標準應用，中度的機械震動和電磁干擾條件下，可選用 BA 2×RJ45 總線適配器，帶有兩個標準的 RJ45 插口、對于有更高的抗震和抗電磁干擾要求的設備，推薦采用 BA 2×FC 總線適配器。在這種情況下，電纜通過快連端子直接連接，該種方式有 5 倍的機械抗震能力和抗電磁干擾能力、對于高性能接口模塊，還可以選擇帶有光纖接口的總線適配器，實現遠距離拓展、模塊可熱插拔，正面帶有接線圖、帶 LED 診斷，供電電壓，運行狀態顯示燈、數字量輸入8DI, DC 24V 、數字量輸出8DO, DC 24V。

五、設備配置清單
