一、設備包含：

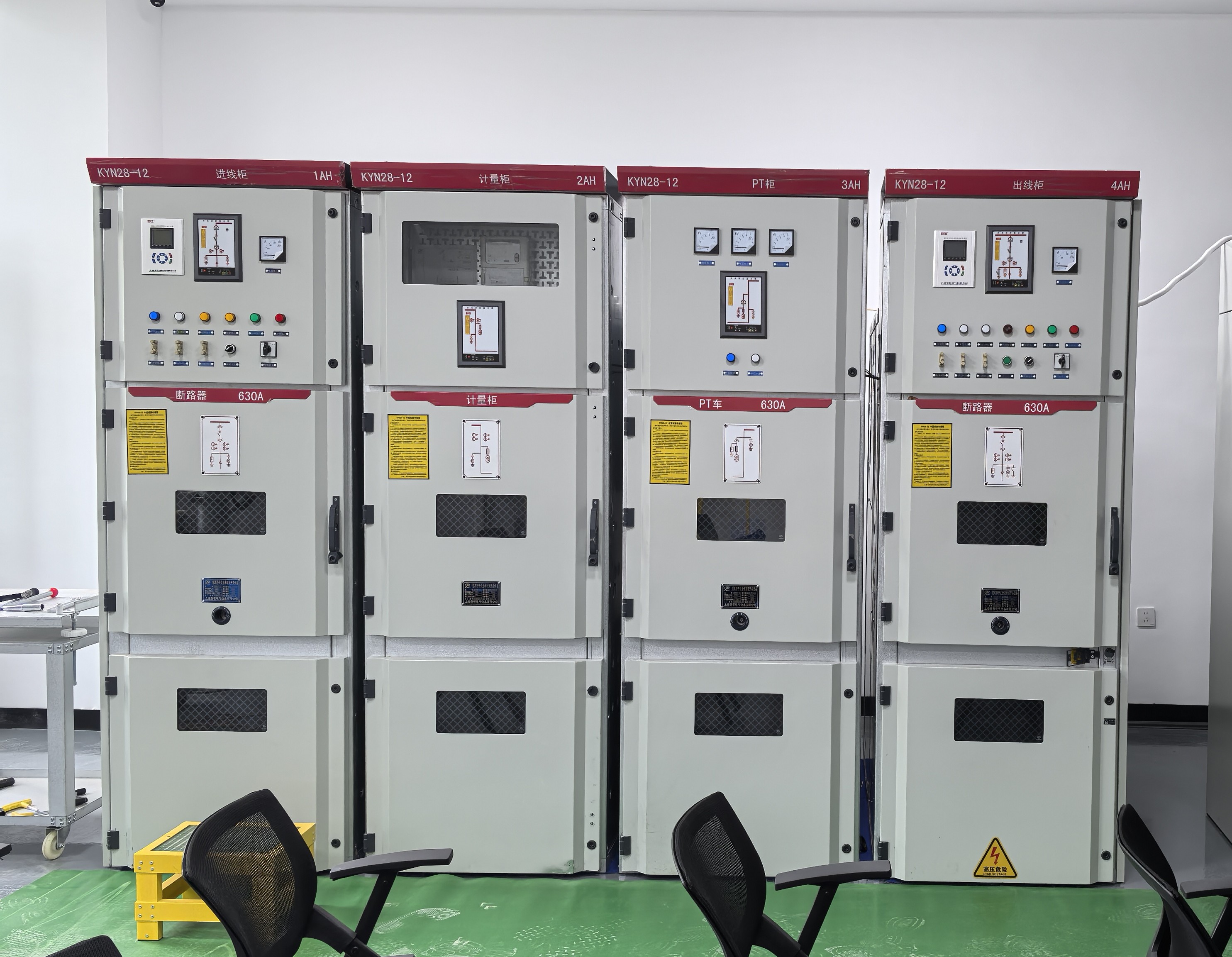

1套高壓開關柜（進線柜、計量柜、PT柜、出線柜）、柱上變壓器、K26/K28實操模塊、K27實操模塊、K29實操模塊、轉運小車、高壓電工器材。
一)開關柜體為國標KYN28A-12鎧裝中置式交流金屬封閉開關設備(以下簡稱開關柜)
(1)開關設備符合EC298《額定電壓1KV以上52KV及以下的交流金屬封閉開關設備和控制沒備》、IEC694(高壓開關和控制沒備共用條款》，中國GB3906《3-36KV交流金屬封閉開關設備》及DIA04《戶內交流高壓開關柜訂貨條件》，德國DIN.VDE0670《額定電壓1 KV以上的交流開關設備》等標準的要求。
(2)產品的外殼完全是由覆鋁鋅鑰板經CNC機床加工多重折彎成形后用螺栓組裝而成，具有高強度的抗腐蝕性和機械強度，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有1P4X級的防護等級。
(3)開關柜的主開關可配VD4型真空斷路器，C3系列固定式負荷開關，同時也可配置多種國產系列真空斷路器(如VS1.VHI、VK、ZN28)，以取代國外同類產品。
(4)斷路器的裸導體空氣絕緣距離均能大于125mmn，復合絕緣大于 60mm。斷路器均具有長壽命、高參數、少維護、小體積的優點。
(5)裝置中 VS1-12/630 斷路器的機械結構可滿足學員頻繁操作，手車操作室內安裝有穩定高導軌，可輕巧地推進或抽出斷路器手車；手車室內設計有帶自動鎖扣，可滿足手車斷路器與母排側和電纜側自動隔離的要求，手車有隔離位置、試驗位置及工作位置智能儀表顯示，每一位置均設有定位裝置。
(6)符合國標要求，具有完整的“五防”功能。
(7)開關柜分別配備線路微機保護裝置 3 臺、高壓電動機保護裝置1臺、變壓器保護裝置1臺；配備智能開關狀態顯示儀及智能儀表，可真實再現高壓配電系統運行場景及故障場景，模擬10KV送電、斷路器分合閘、儲能等動作發生，以及相關指示燈、10KV電壓表、負載電流表顯示相應變化。
(8)故障排查模擬裝置：可通實操裝置實現輸電系統中常見故障場景的模擬功能：包含速斷電流、干式變壓器高溫/超高溫及油浸式變壓器輕瓦斯/重瓦斯、變壓器網門未關閉出現網門跳閘等，當故障信號發出后，高壓柜的微機保護裝置會發出相應的報警和聯鎖信號，導致斷路器跳閘。
二）高壓電工中置柜（出線柜）
(1)外殼：冷軋板噴塑，尺寸 (寬X深X高)：1500mm×800mm×2300mm，允許尺寸偏差士5mm。
(2)手車式高壓真空斷路器1臺，額定電壓12kV;額定電流≥630A。
(3)接地開關1臺。
(4)開關狀態指示儀：額定電壓 220V，顯示開關狀態、小車工作位置/試驗位置、斷路器位置、接地刀位置、彈簧儲能狀態、高壓帶電指示等。
(5)避雷器：額定電壓12kV，系統電壓10kV，大電流沖擊耐受不小于40kA。
(6)微機綜合保護裝置1套，額定電壓：220V，電壓測量范圍：0～120V，電流測量范圍：0～5A，帶485通訊接口，保護功能：過流保護、低電壓保護、過電壓保護、過負荷保護、高溫保護、超溫保護、輕瓦斯保護、重瓦斯保護、網門跳閘等。
三）高壓電工中置柜（進線柜）
(1)外殼：冷軋板噴塑，尺寸 (寬X深X高)：1500mm×800mm×2300mm，允許尺寸偏差±5mm。
(2)手車式高壓真空斷路器1臺，額定電壓12kV，額定電流≥630A。
(3)開關狀態指示儀：額定電壓 220V,顯示開關狀態、小車工作位置/試驗位置、斷路器位置、彈簧儲能狀態、高壓帶電指示等。
(4)避雷器：額定電壓12kV，系統電壓10kV，大電流沖擊耐受不小于40kA。
(5)微機綜合保護裝置1套，額定電壓：220V，電壓測量范圍：0～120V，電流測量范圍：0～5A，帶485通訊接口，保護功能：過流保護、低電壓保護、過電壓保護、過負荷保護、高溫保護、超溫保護、輕瓦斯保護重瓦斯保護等。
四）高壓電工中置柜（計量柜）
外殼：冷軋板噴塑，尺寸 (寬X深X高)：1500mm×800mm×2300mm，允許尺寸偏差士5mm。
五）高壓電工中置柜（PT柜）
(1)外殼：冷軋板噴塑，尺寸 (寬X深X高)：1500mm×800mm×2300mm，允許尺寸偏差±5mm。
(2)手車式高壓真空斷路器1臺，額定電壓12kV，額定電流≥630A。
(3)開關狀態指示儀：額定電壓 220V,顯示開關狀態、小車工作位置/試驗位置、斷路器位置、彈簧儲能狀態、高壓帶電指示等。
(4)避雷器：額定電壓12kV，系統電壓10kV，大電流沖擊耐受不小于40kA。
(5)微機綜合保護裝置1套，額定電壓：220V，電壓測量范圍：0～120V，電流測量范圍：0～5A，帶485通訊接口，保護功能：過流保護、低電壓保護、過電壓保護、過負荷保護、高溫保護、超溫保護、輕瓦斯保護重瓦斯保護等。
六）四柜具備真實聯動功能。
七）真實高壓柜可設置故障模擬功能
1.真實開關柜模擬10KV帶電運行狀態。
2.可模擬進線柜電源失壓的故障
3.可模擬變壓器回路重瓦斯保護跳閘的故障
4.可模擬變壓器超溫報警的故障
5.可模擬出線柜速斷保護跳閘報警的故障
6.可模擬變壓器回路輕瓦斯保護的故障
|
