KH-9900S多媒體全數字語音學習系統配置

實驗?zāi)康?/span>

1. 了解多媒體教室的功能與設備配置。

2. 了解多媒體教室的構成與設備的連接。

3. 掌握多媒體教室的使用方法。

4．了解視頻展示臺的作用、工作原理及其結構；掌握視頻展示臺與掃描儀的用法。

實驗學時

3學時

實驗器材

多媒體計算機、多功能視頻展示臺、DVD影碟機、錄像機、錄音機、高清晰度投影機、大屏幕、視頻切換器、調音臺、功放機、音箱、話筒（有線/無線）、數字電視等。

實驗原理

1．多媒體教室

把多媒體設備按線性邏輯連接，集成在一個應用系統中，并具有交互功能，就構成了多媒體系統（Multimedia system），多媒體教室是多媒體系統的一種實現方案。

（1）多媒體教室的功能

根據多媒體教學過程中主要媒體為文本、聲音、圖形、圖像、視頻錄像、動畫等的特點，所以多媒體教室應具備傳統教學功能與光學信號、音頻信號、視頻信號處理功能。

（2）多媒體教室的設備配置與連接

一般多媒體教室的配置包括：多媒體計算機、多功能視頻展示臺、DVD影碟機、錄像機、錄音機、高清晰度投影機、大屏幕、視頻切換器、調音臺、功放機、音箱、話筒（有線/無線）。

（3）實驗室多媒體教室的設備配置與連接

由于多媒體教室的設備比較昂貴，站用場地大，因此，組建多媒體教室實驗室時，可以考慮用大屏幕平板電視取代高清晰度投影機和大屏幕，這樣不但降低了費用，還可以節約場地延長設備使用壽命。一個普通實驗室可以組建十套以上多媒體教室系統，方便學生分組操作，

２、中央控制系統
整個多媒體教室中的全部媒體設備都由中央控制系統集中管理控制。該系統采用單片機多機通訊技術和系統集成技術，將被控設備的各種操作功能按照用戶實際操作要求進行組合處理，然后將其具體對每一媒體或設備的操作過程集成一體。

中央控制系統通常集成了多路電源管理、6～8選2路的視頻/音頻切換矩陣、6～8路紅外遙控、兩路計算機VGA信號切換、全數碼聲音控制等功能。系統可以通過桌面按鍵控制面板或紅外遙控器或計算機控制軟件對影碟機、視頻展示臺、計算機、投影機、功放等設備進行電源和基本操作的集成控制，還可控制教室內的環境設施，如電動屏幕、照明燈光、電動窗簾等。有的中央控制系統還設有自動開關，即按兩下“系統關”鍵，系統會自動遙控關投影機、使電動屏幕升起來、將功放電源關閉、延時設定時間后關閉設備電源、延時幾分鐘后（可設）關投影機電源、最后關閉系統主機電源。這樣教師不需經過專門培訓即可在教學過程中靈活自如地使用并操作各種媒體設備。

２.１中控分類：

1、簡易中控：用在小學多媒體教室，主要是控制設備比較少地方；

2、智能中控：用在大中學的多媒體教室，能控制比較多設備；

3、網絡中控：用在安裝多個多媒體教學系統的學校，主要是方便管理和控制；

4、會議中控：常用在多功能會議室，一般都是常用無線觸摸屏控制；

5：可編程中控：一般常用在大型會議室，控制設備比較多，可以提供程序編寫界面；　　

２.２中央控制器的控制功能的實現

中央控制器一般有兩個功能，一個是能控制設備的開關機和基本操作，另一個是不同信號的輸出轉換。當設備與中控連接時，所有設備的電源都由中控提供相應的電源接口連接，這樣中控面板上的各種設備的電源控制就很容易。中控除了提供這些設備的電源還要控制這些設備的基本操作，哪么中控又是怎樣控制這些設備各種操作？我們知道投影機都有無線控制功能，如投影機通過遙控器進行無線開關機和不同信號的輸入切換，哪么中控也應具備遙控器的功能，但是我們知道，不同廠家的遙控設備不能通用，如果要讓中控與不同型號的多媒體設備連接，并能很好的控制它，這個中控就有很好的適應性。因此為了達到這個功能，中央控制器的生產廠家一般都設計了“學習”功能。這個“學習”功能就是能模仿不同設備的遙控器發出不同脈沖信號來控件設備�，F(xiàn)在市場上銷售的所謂萬能遙控器就是具備這個“學習”功能。學習功能操作如下，在控制面上找到紅外線接收窗口，按“學習”按鈕，讓中控進入學習狀態（有的是長按靜音按鈕進入學習狀態），將遙控器的發射窗對準按收窗口。在中控面板上按要學習的相應按鈕，學習指示燈開始閃爍，然后按遙控器的對應按鈕，并按保存記憶按鈕，這樣中控面板的學習完成，并且可以控制相應的設備。

中控面板上還有視音頻信號切換的控制按鈕，當視音頻設備將輸入信號接入相應的接口，中控主機的的視音頻輸出信號與相應的設備接口連接，信號的切換由中控的內部電路完成，只要按相應的按鈕就能完成相應的操作。

實驗內容

1．多媒體教室設備的連接

（1）觀察計算機、視頻展示臺、掃描儀、投影機 (電視機)、中央控制器、控制面板、VGA視頻分配器等設備的線路連接。

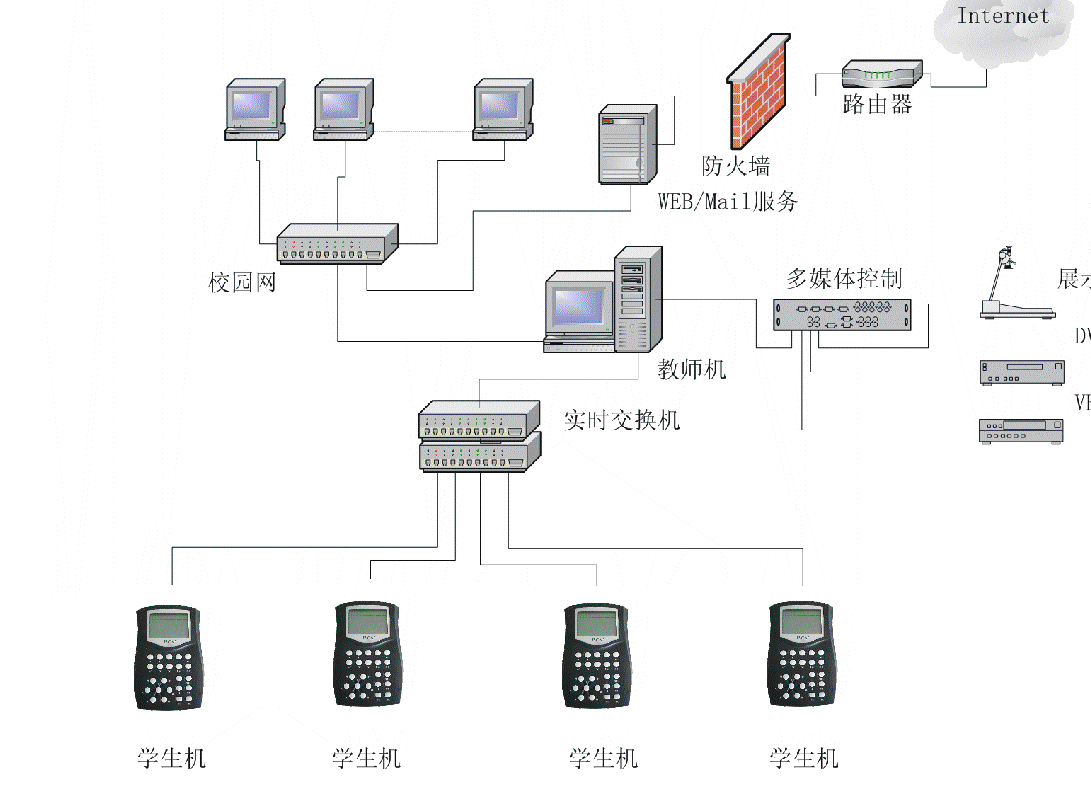

（2）根據老師講解的連接原理，依照?qǐng)D４-１所示，拆掉連線重新接線。

2．中央控制器的學習功能的使用

　（1）針對不同型號的中控，對照說明書進行學習。

（2）學會用中控來控制電視機的各種操作。

３．多媒體教室的使用

（1）開啟設備總電源：依次打開中控電源、計算機電源、電視機電源、視頻展示臺電源和掃描儀電源。

（2）在控制面板通用控制區按“開關機”按鈕（電視機控制鈕）按“AV/TV”按鈕，選VGA模式，即可在電視機上顯示電腦內容。

（3）打開視頻展示臺電源，按“輸入選擇”按鈕左邊第一個指示燈即可。

（4）在控制面板投影區按亮“數字展臺”，按“AV/TV”轉換按鈕，選視頻1或視頻2模式，即在電視機上顯示視頻展臺的內容。

（5）將電視機音量調到最小，再打開計算機的聲音播放軟件，播放音樂，從電視機上就可以聽到聲音，再把音量調到適當大小。

（6）從以下四個方面調節聲音。

① 電視機“V+”和“V-”按鈕；

② 中控面板“音量+”和“音量-”按鈕；

③ 計算機右下角小喇叭；

④ 播放器音量控制。

（7）根據設備連接圖觀察各設備信號的連接線的接法，分視頻和音頻信號兩部分進行。

①視頻信號：電腦VGA輸出—中控—分配器—顯示器、數字電視。

視頻展臺視頻輸出—中控—數字電視。

②音頻信號：電腦聲卡speak out輸出—中控—數字電視。

注意事項：

1．多媒體教室使用時注意

（1） 在打開功放機前記得先檢查功放機音量是否調到最小，如果不是，請先調到最小再打開功放，以免音量過大燒壞音箱。

（2）在使用完多媒體教室后記得將大屏幕收起，以免屏幕上積灰或被損壞而影響投影效果。

（3）關閉電源前要先檢查投影機是否已經停止工作，如不是要等其完全停止工作后再關閉電源，否則會嚴重減少投影機燈泡的使用壽命。

2．對視頻展示臺要注意

（1）打開視頻展示臺臂手需要用控制按紐，不能用勁強行拉開。

（2）注意選擇輸出模式，保證展示內容在電視上出現。

實驗與思考：

1. 一個多媒體教室所需要的最基本的設備有哪些？

2. 投影儀在多媒體教室中是作為一個顯示終端，請思考如果用數字平板電視機來代替投影儀的話會有哪些異同？

3. 音頻系統不經過電視，直接與功率放大器如何連接？
